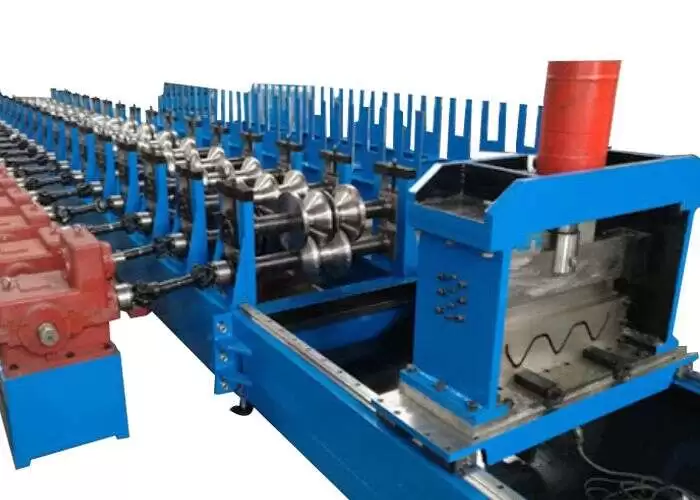

دستگاه های رول فرمینگ سرد برای تشکیل قطعات فولادی با استحکام بالا در دمای اتاق استفاده می شود که به عنوان نورد سرد نیز شناخته می شود و اغلب برای پردازش فلزات طولانی برای تولید انواع محصولات فلزی از جمله (ریل بالابر، قفسه بندی و غیره). پروفیل سطح مقطع ماشینآلات نورد سرد معمولاً متناسب با نیازهای خاص مشتری تنظیم میشود. از دستگاه نورد برای کنترل پردازش موضعی مواد استفاده میشود تا از تا شدن و چروک شدن در طول فرآیند جلوگیری شود. این دستگاه برای رفع نیازهای خمکاری فلز طراحی شده است.
منظور از شکلدهی غلتکی سرد چیست؟
یک دستگاه نورد سرد، یک نوار فلزی را شکل میدهد. این دستگاه به طور مداوم در دمای اتاق کار میکند. نوار از چندین پایه نورد عبور میکند تا یک پروفیل ثابت ایجاد کند. این با نورد سرد متفاوت است، که عمدتاً ضخامت را کاهش میدهد. نورد سرد همچنین صافی و سطح نهایی را بهبود میبخشد. نورد سرد بر شکلدهی نوار تمرکز دارد. این دستگاه کانالها، ریلها، قابها و سایر قطعات بلند را میسازد.
من آن را به عنوان «شکلدهی تدریجی» در نظر میگیرم. هر پایه یک خمش کوچک و کنترلشده ایجاد میکند. به این ترتیب، پروفیل به آرامی به شکل نهایی خود میرسد. از خمش شدید و تکمرحلهای جلوگیری میشود. این نوع خمش میتواند باعث ایجاد چین و چروک، موجهای لبه یا ترک شود.
ماشین های رول فرم چگونه کار می کنند؟
یک خط نورد سرد، نواری را از یک کلاف تغذیه میکند. این خط، نوار را به تدریج و در حالت ایستاده شکل میدهد. وقتی نوار به شکل نهایی خود رسید، به طول مورد نظر برش داده میشود.
ابتدا، کلاف باز میشود. سپس به بخش شکلدهی هدایت میشود. در مرحله بعد، نوار از میان گروههایی از پایههای رول عبور میکند. هر پایه، فلز را کمی بیشتر از پایه قبلی خم میکند. این فرآیند شکل را تثبیت میکند. بسیاری از خطوط همچنین میتوانند عملیات اضافی را انجام دهند. این عملیات شامل پانچ، برش و حتی جوشکاری است. این بدان معناست که قطعات را میتوان در یک پاس تکمیل کرد.
این فرآیند در دمای اتاق اتفاق میافتد. این امر از مراحل گرمایشی جلوگیری میکند و در زمان صرفهجویی میکند. سرعت تولید اغلب از ... متغیر است. 30 تا 600 فوت در دقیقهاین امر به ویژه در مورد قطعات با حجم بالا و طول زیاد صادق است.
اجزای کلیدی
- کویل بازکن + تغذیه کننده کویل:رول بازکن و تغذیهکننده، نوار را تحویل میدهند. آنها از کشش و ترازبندی کنترلشده استفاده میکنند. تغذیه پایدار، خطاهای ردیابی را کاهش میدهد. این خطاها بعداً میتوانند به صورت پیچش یا انحنا ظاهر شوند.
- غرفههای رول فرمینگ:پایههای رول فرمینگ، شکلدهی را انجام میدهند. تعداد پایهها و طراحی رول کلیدی هستند. آنها تعیین میکنند که آیا پروفیل به نرمی شکل میگیرد یا مشکلاتی مانند چین و چروک ایجاد میکند.
- سیستم انتقال قدرت و گیربکس:یک درایو ثابت بر محصول نهایی تأثیر میگذارد. بر علائم سطحی و ضخامت تأثیر میگذارد. همچنین تکرارپذیری را تضمین میکند. اگر سرعت یا گشتاور تغییر کند، ابعاد قطعه میتواند متفاوت باشد.
- صاف کردن/هدایت کردن:راهنماها و صافکنندهها به کنترل مسیر نوار کمک میکنند. آنها همچنین تضمین میکنند که قطعه نهایی صاف باشد. این امر برای قطعات بلند و پروفیلهای پیچیده بسیار مهم است.
- قطع (پرواز/توقف تا قطع):سیستم برش، دقت طول را تعیین میکند. همچنین بر کیفیت انتهای برش تأثیر میگذارد. برش معلق امکان جریان پیوسته را فراهم میکند. سیستم توقف برش سادهتر است اما تولید را مختل میکند. وضعیت تیغه مستقیماً بر روی پلیسههای لبه برش تأثیر میگذارد.
- PLC + سنسورها:یک سیستم کنترل PLC تنظیمات کلیدی را استاندارد میکند. این شامل سرعت، کنترل طول و زمان برش میشود. حسگرها به ردیابی، شمارش و هشدارهای ایمنی کمک میکنند.
- واحدهای درون خطی اختیاری:کیتهای اختیاری، عملکردهای بیشتری را به خط تولید اضافه میکنند. این امر به دستگاه اجازه میدهد تا کار بیشتری را در یک مرحله انجام دهد. افزودنیهای رایج شامل چاپ لوگو، برجستهسازی و واحدهای پانچ است.
یک دستگاه نورد سرد یک سیستم است. هر بخش، بخش متفاوتی از فرآیند را کنترل میکند. این بخشها عبارتند از کیفیت، پایداری و کارایی.
انواع اصلی ماشینهای نورد سرد
رول فرمینگ تک پایه
یک دستگاه تک پایه از یک ایستگاه غلتکی استفاده میکند. این دستگاه خمهای اولیه یا مقاطع ساده ایجاد میکند. این دستگاه برای اشکال ساده و کارهای فرمدهی سبک مناسب است. با این حال، محدودیت دارد. برای پروفیلهای پیچیدهای که نیاز به کنترل دقیق شکل دارند، ایدهآل نیست. یک ایستگاه نمیتواند کرنش را به تدریج پخش کند.
رول فرمینگ چند پایه
یک دستگاه رول فرمینگ چند پایه از ایستگاههای زیادی استفاده میکند. این دستگاه فلز را به صورت تدریجی شکل میدهد. این دستگاه انتخاب استانداردی برای قطعات صنعتی است. برای ریلها، قفسهها و قابهای کابینت به خوبی کار میکند. این قطعات به هندسه پایدار نیاز دارند. عیب اصلی آن هزینه و زمان راهاندازی است. پایههای بیشتر به معنای کار طراحی بیشتر و نقاط ترازبندی بیشتر است.
خط رول فرمینگ پیوسته (درون خطی)
یک خط نورد پیوسته، فرمدهی را با سایر کارها ترکیب میکند. این عملیات درون خطی میتواند شامل پانچ یا جوشکاری باشد. سپس قطعه در انتها به طول برش داده میشود. این روش برای تولید با حجم بالا بهترین گزینه است. شما یک قطعه نهایی را در یک مرحله دریافت میکنید. این روش برای تغییرات مکرر پروفیل یا تولید در تعداد کم مناسب نیست.
ماشین تایپ | بهترین برای | محدودیت معمول |
|---|---|---|
تک پایه | خمهای ساده، پیچیدگی کم | کنترل محدود شکل در مقاطع پیچیده |
چند پایه | بیشتر پروفیلهای صنعتی، تکرارپذیری بهتر | تلاش بیشتر برای راهاندازی و همترازی |
خط پیوسته | حجم بالا + پردازش درون خطی | پیچیدگی تغییر در صورت کوچک بودن دستهها |
تفاوت نورد گرم و نورد سرد چیست؟
تفاوت میان نورد گرم و نورد سرد در نام قابل مشاهده است. نورد گرم به پردازش مواد فلزی تولید شده در محیط گرم اشاره دارد، در حالی که نورد سرد به پردازش مواد فلزی در دمای اتاق یا نزدیک به دمای اتاق اشاره دارد. شکل گیری رول سرد بدیهی است که از نظر بهره وری یک روش تولید اقتصادی تر و کارآمدتر است.
دقت، تلرانسها و عوامل مؤثر بر آنها
تلرانسهای شکلدهی غلتکی به یک دلیل وجود دارند. خواص نوار، برگشت فنری و ابزار، همگی باعث ایجاد تغییر میشوند. رویکرد عملی، تعریف ابعاد بحرانی روی یک نقشه است. سپس، فرآیند را برای رسیدن به آن اهداف کنترل کنید. انتظار انحراف صفر را نداشته باشید.
عوامل کلیدی که بر تلرانس تأثیر میگذارند شامل درجه و ضخامت مواد هستند. پیچیدگی پروفیل، سایش غلتک و ترازبندی تنظیمات نیز تأثیر دارند. هنگام خرید دستگاه، پیشنهاد میکنم نیازهای خود را مشخص کنید. عرضهای بحرانی، زوایای فلنج و الزامات صافی را مشخص کنید. سپس، استراتژی دستگاه را با آن اهداف هماهنگ کنید.
مزایای بسیاری از ماشین آلات تشکیل رول
- بسیار قابل تنظیم: می توان از قالب های مختلف پردازش استفاده کرد و آرم ها را می توان در طول فرآیند روی سطح چاپ کرد.
- پردازش صاف: استفاده از پردازش پیشرونده به مواد آسیب نمی رساند و میزان ضایعات را کاهش می دهد.
- قطعه کار پردازش طولانی: طولانی ترین طول به علاوه پردازش پروفیل 30 متر است.
- تنوع عملکردی: مجهز به تعدادی عملکرد مانند جوشکاری ، خم شدن ، قفل کردن و مشت زدن.
- سرعت تولید بالا: سرعت تولید 30-600 پا در دقیقه ، راندمان تولید بسیار بالا.
- دقت بالا: از کنترل PLC استفاده می شود که دقت ماشینکاری قطعات را تا حد زیادی بهبود می بخشد.
چگونه دستگاه فرمینگ را به درستی کار کنیم؟
پایدار نگه داشتن دستگاه نورد سرد ساده است. این امر عمدتاً مربوط به تمیزی، روانکاری و بازرسی است. غلتکها باید تمیز نگه داشته شده و از زنگ زدگی محافظت شوند. آنها را طبق دفترچه راهنمای دستگاه روغن کاری کنید.
در اینجا یک ریتم عملی برای حفظ و نگهداری وجود دارد که من به عنوان پایه استفاده میکنم:
- روزانه: آشغالها را تمیز کنید. صداها یا لرزشهای عجیب و غریب را بررسی کنید. محافظها و حسگرها را بررسی کنید. از کارکرد سیستم روغنکاری اطمینان حاصل کنید.
- هفتگی: سطوح غلتکها، راهنماها و بستها را بررسی کنید. ناحیه برش را از نظر ساییدگی بررسی کنید.
- ماهانه (یا بر اساس ساعت): نقاط همترازی را تأیید کنید. فرسودگی سیستم انتقال قدرت را بررسی کنید. آلارمهای PLC را بررسی کنید. در صورت نیاز، کنترل طول را دوباره کالیبره کنید.
اگر تعمیر و نگهداری را نادیده بگیرید، مشکلات ظاهر میشوند. اولین علائم اغلب پیچ خوردگی، زاویههای انحرافی و طول نامنظم هستند. شما فوراً متوجه خرابی کامل دستگاه نخواهید شد.
نتیجه
دستگاه نورد سرد بهترین روش برای ساخت پروفیلهای فلزی بلند است. این دستگاه مقاطع عرضی قابل تکرار و ثابتی را در دمای اتاق تولید میکند. جریان فرآیند را درک کنید. دستگاه مناسب را با حجم خود تطبیق دهید. تلرانسها را به عنوان چیزی که باید کنترل شود، نه چیزی که آرزویش را دارید، در نظر بگیرید. این به شما کیفیت پایدار و خروجی بالا میدهد.
در شرکت کو-فورت، من روی قابل پیشبینی کردن رفتار خط تولید تمرکز میکنم. این به معنای تغذیه پایدار، شکلدهی تدریجی و قطع کنترلشده است. همچنین به معنای استفاده از تعمیر و نگهداری برای جلوگیری از مشکلات قبل از شروع آنهاست.
سوالات متداول
آیا دستگاه رول فرمینگ سرد همان دستگاه نورد سرد است؟
خیر. شکلدهی غلتکی سرد، پروفیل را شکل میدهد. نورد سرد عمدتاً ضخامت را کاهش داده و سطح را بهبود میبخشد. هر دو در دمای اتاق کار میکنند، اما اهداف آنها متفاوت است.
آیا یک خط نورد سرد میتواند همزمان عملیات پانچ یا برجستهسازی را انجام دهد؟
بله، بسیاری از خطوط از عملیات درون خطی پشتیبانی میکنند. این میتواند شامل پانچ، برش یا برجستهسازی باشد. امکانپذیری به پروفیل، طرحبندی ایستگاه و کنترل فرآیند بستگی دارد.
چرا در طول فرآیند رول فرمینگ، چین و چروک یا تا خوردگی ایجاد میشود؟
چین و چروکها معمولاً از توالی شکلدهی ضعیف ناشی میشوند. هدایت ناپایدار یا عرض نادرست نوار نیز میتواند باعث آنها شود. راه حل اغلب بهینهسازی تراز و توالی است، نه استفاده از نیروی بیشتر.
چه چیزی بیشترین تأثیر را در تلرانسهای شکلدهی غلتکی دارد؟
رفتار مواد و تنظیمات دستگاه بیشترین تأثیر را دارند. تغییر در شیب یا ضخامت اهمیت دارد. برگشت فنری، سایش غلتک و رانش تراز نیز بر ابعاد نهایی تأثیر میگذارند.
قطعات نورد شده چقدر میتوانند طول داشته باشند؟
قطعات بلند از نقاط قوت شکلدهی غلتکی هستند. طولهایی تا حدود ۳۰ متر رایج هستند. محدودیتهای اصلی، میزهای نگهدارنده، کنترل صافی و جابجایی ایمن هستند.
