دستگاه شکل دهی اتوماتیک باند 3 میلی متری
- مساحت طبقه: 18×3.5×2(L×W×H)M
- ولتاژ: 380 ولت، 50 هرتز، 3 فاز
- تامین هوا: نرخ جریان: 0.5 متر³/دقیقه؛ فشار: 0-0.7MPa
- سیال هیدرولیک: 46#
- روغن دنده: 150#
- عرض نوار: ≤80 میلی متر
- ضخامت نوار: ≤3 میلی متر
مقدماتی
دستگاه شکل دهی اتوماتیک گیره باند 3 میلی متری یک قطعه تخصصی از تجهیزات طراحی شده برای خودکارسازی فرآیند تولید گیره های باند V است که اجزای حیاتی در کاربردهای مختلف صنعتی، خودرویی و هوافضا هستند. این دستگاه فرآیند تولید را ساده می کند و از راندمان، دقت و کیفیت بالا در محصول نهایی اطمینان می دهد.
ویژگی ماشین
- ضخیم ترین گیره ای که این گیره می تواند بسازد 3 میلی متر است
- این دستگاه می تواند دایره های کامل و هر اندازه بخش دیگری را بسازد
- این دستگاه دارای عملکرد تغییر سریع است و مجهز به سیستم موقعیت یابی نقطه صفر است که می تواند در 5 ثانیه مکان یابی دقیق و نصب کند و زمان تعویض قالب را کاهش دهد و راندمان تولید را تا حد زیادی بهبود بخشد.
پارامترهای فنی ماشین و توضیحات
پارامترهای ماشین
موارد | الزامات فنی |
فرایند تولید
| De-coiler-Leveling-Roll Forming-Rolling Head-قطع |
مساحت طبقه | 18 × 3.5 × 2 (L × W × H) M |
جهت تغذیه | از چپ به راست |
ولتاژ | 380V , 50Hz , 3 فاز |
منبع هوا | سرعت جریان: 0.5m³/min ؛ فشار: 0-0.7 مگاپاسکال |
سیال هیدرولیک | 46 # |
روغن دنده | 150 # |
جنس نوار | فولاد ضد زنگ |
عرض نوار | ≤80mm |
ضخامت نوار
| ≤3mm |
سرعت | 20 تا 35 جزء در دقیقه برای قطر 70 تا 150 میلی متر |
تحمل طول | ± 0.25mm |
حداکثر قدرت | حدود 20 کیلو وات |
نام تجاری عناصر برقی
موارد | نام تجاری | سخن گفتن |
PLC | میتسوبشی |
|
HMI | WEINVIEW |
|
عناصر برقی | اشنایدر |
|
بلبرینگ | NSK |
|
سرو موتور | YASKAWA |
|
سیستم هیدرولیک | یوکن |
دستگاه بازکن و تسطیح دو در یک با پارامترهای بازوی پرس
نوع | HBL-300L |
عرض نوار | 30-100mm |
ضخامت نوار | ≤3.5mm |
قطر داخلی سیم پیچ | ф480-520 میلی متر |
قطر بیرونی سیم پیچ | φ1300mm |
گسترش راه | دستی |
بارگیری وزن | ≤2T |
تنظیم غلتک | 7 غلتک |
ترتیب حالت | مستقل 4 نقطه ای |
سرعت | حداکثر 16 متر در دقیقه |
حداکثر قدرت | 4KW |

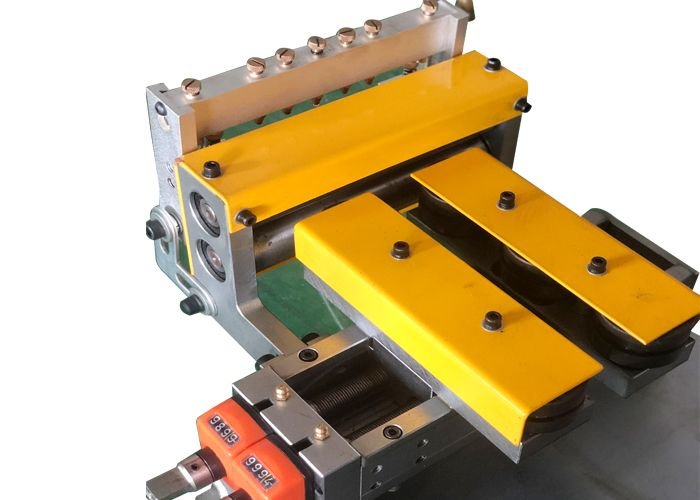

دستگاه راهنما
معرفی دقیق اولین چرخ تشکیل دهنده ، با صفحه نمایش دیجیتال ، تشخیص سر و دم کویل ها.
رول تشکیل دستگاه
نوع | GD120 |
عبور می کند | 8 |
روش رانده | گیربکس مستقل |
تشکیل پاس ها | مواد 45# |
براکت ستون راهنمای با دقت بالا. برای تنظیم غلتک های بالا و پایین از نمایشگر بصری استفاده می شود. | |
پیچ را پاس می کند | 200mm |
عرض سیم پیچ | حداکثر. 80mm |
ضخامت کویل | حداکثر. 3.0mm |
قطر شفت ها | مواد Φ60mm: درمان سخت شدن 42CrMo |
مواد غلتکی | سختی Cr12Mov: HRC60-62° |
سیستم موقعیت یابی نقطه صفر | 1 مجموعه |
سروو موتور اصلی | 15KW |
دستگاه نورد و برش | 1 مجموعه |
سروو موتور اصلی | 15KW |
دستگاه نورد و برش | 1 مجموعه |

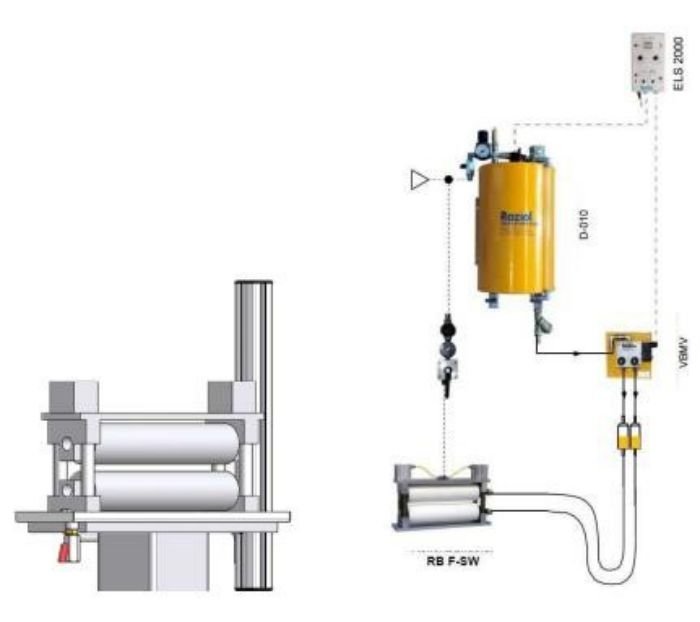

سیستم روغن کاری
سیستم روانکاری برای تشکیل قطعات بصورت خودکار در دستگاه قرار می گیرد. روانکاری اضافی حاصل از فرآیند تشکیل مجدداً به گردش در می آید ، فیلتر شده و مجدداً مورد استفاده قرار می گیرد.
سیستم کنترل
حالت های دستی/خودکار وجود دارد. دارای عملکرد سوئیچینگ دستی و اتوماتیک: در حالت دستی ، می توان آن را بر روی یک دستگاه واحد برای تعمیر آسان کار کرد. در حالت خودکار ، می توان آن را در کل خط کار کرد و به طور متوالی شروع کرد. با دکمه توقف اضطراری ، مقابله با شرایط اضطراری و اطمینان از ایمنی تجهیزات و اپراتورها آسان است.
صفحه کارکرد دستی در کنار دستگاه برای کار راحت است.
دریافت خدمات یک به یک
ارائه خدمات مشاوره فنی به صورت رایگان. ارائه نمونه محصول ، مشخصات تجاری ، گواهی اعتبار و سایر اطلاعات. من از مشتریان دعوت می کنم تا از طراحی محصول شرکت ، فرایند تولید محصول ، نمونه اولیه محصول ، امکانات آزمایش محصول و سیستم مدیریت کیفیت دیدن کنند
